Bản vẽ gia công cơ khí là “ngôn ngữ chung” giữa kỹ sư thiết kế và người thợ gia công, giúp chuyển hóa ý tưởng kỹ thuật thành sản phẩm thực tế một cách chính xác. Đây là công cụ không thể thiếu trong quy trình sản xuất cơ khí.

Bản vẽ gia công cơ khí là gì?

Bản vẽ gia công cơ khí (hay còn gọi là bản vẽ kỹ thuật) là tài liệu mô tả đầy đủ các thông tin kỹ thuật của một chi tiết hoặc sản phẩm cơ khí như: hình dạng, kích thước, dung sai, vật liệu, yêu cầu gia công... Đây là cơ sở để thực hiện, kiểm tra, lắp ráp và hoàn thiện sản phẩm.

• Cung cấp thông tin đầy đủ cho quá trình chế tạo và kiểm tra sản phẩm.

• Đảm bảo độ chính xác trong sản xuất và lắp ráp.

• Hạn chế tối đa sai sót, giảm lãng phí nguyên vật liệu.

• Đảm bảo sự thống nhất giữa các phòng ban: thiết kế – sản xuất – kiểm tra.

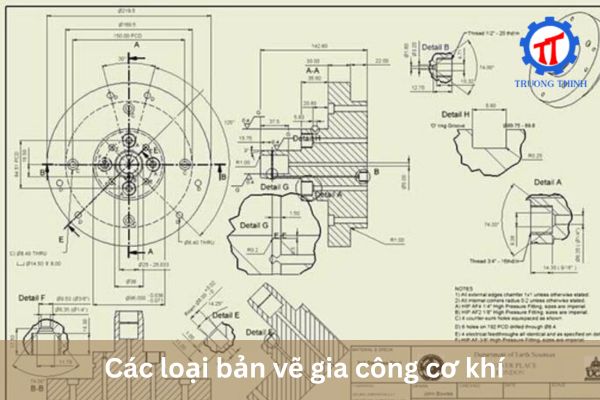

Các loại bản vẽ gia công cơ khí

Các loại bản vẽ gia công cơ khí

Dưới đây là các loại bản vẽ gia công cơ khí chi tiết:

Bản vẽ chi tiết

Bản vẽ chi tiết là loại bản vẽ gia công cơ khí cơ bản nhất. Nó cung cấp đầy đủ thông tin về hình dạng, kích thước, dung sai, độ nhám bề mặt, vật liệu và các yêu cầu kỹ thuật cần thiết cho từng chi tiết riêng lẻ. Bản vẽ chi tiết được sử dụng làm căn cứ cho quá trình gia công và kiểm tra chất lượng từng bộ phận, đảm bảo chúng được chế tạo chính xác theo thiết kế ban đầu.

Bản vẽ lắp ráp

Bản vẽ lắp ráp thể hiện cách các chi tiết cơ khí liên kết với nhau để tạo thành một cụm hoặc sản phẩm hoàn chỉnh. Nó bao gồm thông tin về vị trí lắp, thứ tự lắp ráp, phương pháp kết nối giữa các chi tiết và số lượng từng bộ phận. Loại bản vẽ này hỗ trợ kỹ thuật viên thực hiện quá trình lắp ráp đúng cách, chính xác và an toàn.

Bản vẽ tổng thể

Bản vẽ tổng thể cung cấp cái nhìn bao quát về toàn bộ sản phẩm hoặc hệ thống cơ khí. Nó mô tả kích thước chung, vị trí lắp đặt, kết nối với các bộ phận liên quan và các yêu cầu kỹ thuật tổng quát. Bản vẽ tổng thể thường dùng trong khâu thiết kế ban đầu và triển khai lắp đặt hệ thống.

Xem thêm: http://cokhiphutrotruongthinh.com/tong-hop-cac-loai-may-gia-cong-co-khi-pho-bien-hien-nay-bv.html

Bản vẽ tháo rời và quy trình công nghệ

Bản vẽ tháo rời thể hiện cấu trúc của sản phẩm dưới dạng từng chi tiết tách rời, giúp quá trình sửa chữa, thay thế linh kiện trở nên thuận tiện. Trong khi đó, bản vẽ quy trình công nghệ mô tả tuần tự các bước gia công, hỗ trợ kiểm soát chất lượng và tối ưu hóa quá trình sản xuất.

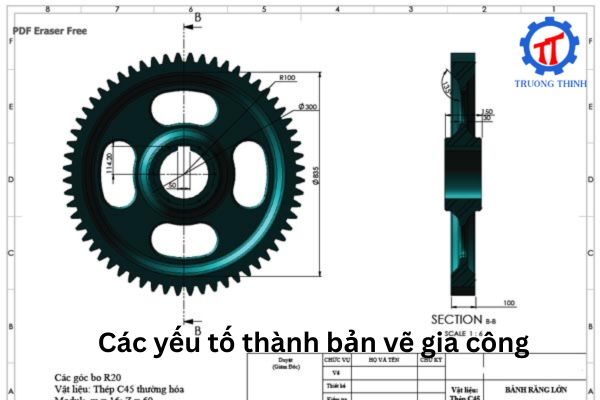

Các yếu tố thành bản vẽ gia công

Các yếu tố thành bản vẽ gia công

Một bản vẽ gia công cơ khí hoàn chỉnh cần đảm bảo đầy đủ các yếu tố sau:

• Hình biểu diễn: Bao gồm các hình chiếu vuông góc, hình cắt, mặt cắt... giúp thể hiện hình dạng không gian của chi tiết một cách rõ ràng, trực quan.

• Kích thước: Là phần không thể thiếu trong bản vẽ, giúp xác định chính xác các thông số về chiều dài, đường kính, độ sâu... theo hệ đơn vị chuẩn (thường là mm).

• Dung sai: Chỉ rõ giới hạn sai lệch cho phép trong quá trình gia công, đảm bảo chi tiết vẫn đạt yêu cầu kỹ thuật khi có sai số nhỏ.

• Độ nhám bề mặt: Thể hiện chất lượng bề mặt sau gia công, ảnh hưởng đến độ bền, khả năng làm việc và thẩm mỹ của chi tiết.

• Vật liệu và yêu cầu kỹ thuật: Ghi rõ loại vật liệu sử dụng và các yêu cầu đặc biệt khác như nhiệt luyện, xử lý bề mặt...

Dịch vụ gia công cơ khí Cơ Khí Trường Thịnh

Cơ Khí Trường Thịnh là đơn vị chuyên gia công cơ khí chính xác theo bản vẽ uy tín. Chúng tôi nhận thiết kế, chế tạo và sản xuất các chi tiết cơ khí từ inox, thép, sắt… theo yêu cầu của khách hàng trong nhiều lĩnh vực như công nghiệp, xây dựng, cơ điện.

Với đội ngũ kỹ sư tay nghề cao cùng hệ thống máy móc hiện đại, Trường Thịnh luôn đảm bảo chất lượng sản phẩm đạt tiêu chuẩn kỹ thuật, dung sai nhỏ và độ hoàn thiện cao. Chúng tôi cam kết tiến độ nhanh chóng, giá cả cạnh tranh và hỗ trợ kỹ thuật tận tâm.

Kết luận

Bản vẽ gia công cơ khí không đơn thuần là hình ảnh minh họa, mà là công cụ then chốt trong quy trình sản xuất công nghiệp. Việc hiểu và sử dụng đúng bản vẽ sẽ giúp doanh nghiệp tiết kiệm thời gian, chi phí và đảm bảo chất lượng sản phẩm đầu ra.
