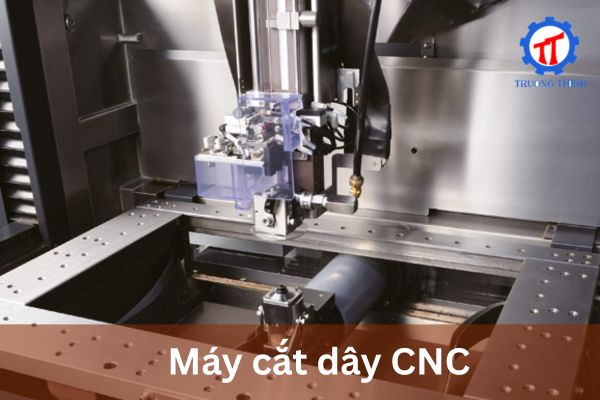

Máy cắt dây CNC là gì? Ưu điểm, cách thức hoạt động
Máy cắt dây CNC là thiết bị gia công kim loại chính xác cao, hoạt động dựa trên nguyên lý phóng tia lửa điện giữa dây kim loại và vật liệu. Công nghệ này giúp cắt được các vật liệu cứng như thép tôi, hợp kim titan hay inox với độ chính xác micromet, được ứng dụng rộng rãi trong ngành khuôn mẫu, cơ khí và điện tử.
Máy cắt dây là gì?
Máy cắt dây là một loại máy gia công kim loại sử dụng dây kim loại rất mảnh làm điện cực để cắt vật liệu bằng phương pháp phóng tia lửa điện. Công nghệ này thường được gọi là Wire EDM (Electrical Discharge Machining) và được điều khiển tự động bằng hệ thống CNC.
Khác với phương pháp cắt cơ khí truyền thống, máy không dùng lực cắt trực tiếp lên phôi. Thay vào đó, quá trình gia công diễn ra nhờ các tia lửa điện cực nhỏ hình thành giữa dây cắt và chi tiết. Các tia lửa này làm nóng chảy và bay hơi kim loại tại vị trí cắt, giúp tạo ra đường cắt chính xác theo chương trình đã lập.
Nhờ cơ chế này, máy có thể gia công các vật liệu cứng hoặc đã qua xử lý nhiệt mà vẫn đảm bảo độ chính xác cao, ít gây biến dạng cho chi tiết.

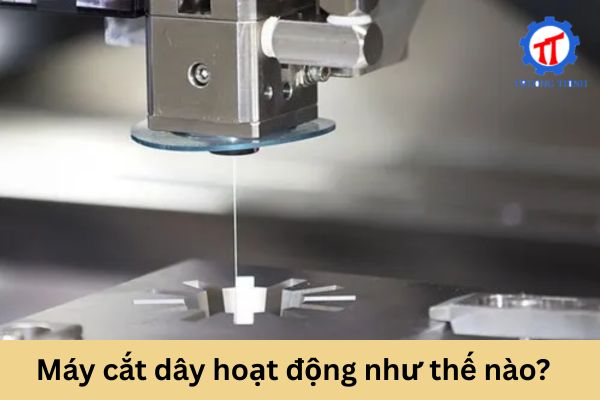

Máy cắt dây hoạt động như thế nào?
Hoạt động của máy cắt dây CNC
Máy cắt dây hoạt động dựa trên nguyên lý phóng điện trong môi trường dung dịch điện môi. Khi dòng điện xung cao được cấp giữa dây cắt và phôi kim loại, các tia lửa điện sẽ hình thành tại khe hở cực nhỏ.
Quá trình phóng điện diễn ra theo chu kỳ rất nhanh:
-
Dòng điện xung tạo ra tia lửa điện giữa dây và phôi.
-
Nhiệt độ tại điểm phóng điện có thể lên tới hàng nghìn độ C.
-
Kim loại tại vị trí đó nóng chảy và bay hơi.
-
Dung dịch điện môi rửa trôi phần kim loại đã bị tách ra khỏi phôi.
Quá trình này diễn ra liên tục hàng nghìn lần mỗi giây, giúp loại bỏ từng lớp vật liệu nhỏ và tạo nên đường cắt theo đúng hình dạng lập trình trong hệ thống CNC.
Máy cắt CNC gồm những bộ phận nào?
Máy cắt dây được cấu tạo từ nhiều hệ thống phối hợp với nhau để đảm bảo quá trình gia công chính xác và ổn định. Một số bộ phận quan trọng gồm:
Dây cắt
Dây cắt thường làm từ đồng hoặc molypden với đường kính rất nhỏ. Trong quá trình gia công, dây di chuyển liên tục để tạo tia lửa điện và cắt vật liệu.
Hệ thống điều khiển CNC
Đây là bộ não của máy cắt dây. Người vận hành nhập chương trình gia công vào hệ thống CNC, sau đó máy sẽ tự động điều khiển chuyển động của dây và bàn máy để tạo ra biên dạng cắt mong muốn.
Bàn máy
Bàn máy giữ và định vị chi tiết gia công. Hệ thống này có thể di chuyển theo các trục X, Y, Z để điều chỉnh vị trí cắt chính xác.
Bộ nguồn phóng điện
Nguồn điện cung cấp dòng điện xung cao để tạo ra tia lửa điện giữa dây cắt và vật liệu.
Hệ thống dung dịch điện môi
Dung dịch điện môi có nhiệm vụ làm mát dây cắt, bôi trơn và rửa trôi các mạt kim loại ra khỏi vùng cắt. Điều này giúp bề mặt gia công mịn hơn và tránh đứt dây.

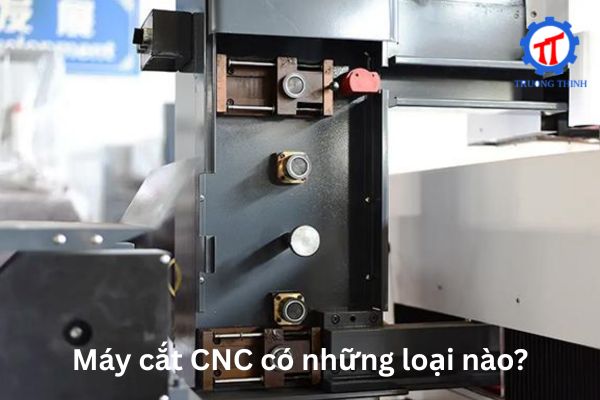

Máy cắt CNC có những loại nào?
Phân loại máy cắt chi tiết
Máy cắt dây có thể được phân loại dựa trên nhiều tiêu chí khác nhau như công nghệ cắt, loại dây sử dụng hoặc kết cấu máy.
Phân loại theo công nghệ cắt
Cắt một lần:
Loại máy này thực hiện một lần cắt duy nhất để hoàn thành chi tiết. Độ chính xác ở mức trung bình và bề mặt không quá mịn, phù hợp với các chi tiết đơn giản.
Cắt nhiều lần:
Quá trình gia công gồm cắt thô, bán tinh và cắt tinh. Nhờ đó, độ chính xác có thể đạt tới ±1–2 µm và bề mặt sản phẩm rất mịn.
Phân loại theo loại dây
Sử dụng dây đồng: Đây là loại phổ biến trong gia công chính xác. Dây đồng cho độ ổn định cao nhưng chỉ sử dụng một lần.
Máy cắt dây sử dụng dây molypden: Dây có thể tái sử dụng nhiều lần nên tiết kiệm chi phí, tuy nhiên độ chính xác và độ bóng bề mặt thường thấp hơn.
Phân loại theo kết cấu trục
Máy có thể có từ 2 đến 6 trục. Các máy nhiều trục cho phép gia công các chi tiết côn hoặc hình dạng 3D phức tạp, thường được dùng trong ngành chế tạo khuôn mẫu chính xác.
Ưu điểm của máy cắt dây CNC trong gia công cơ khí
Máy cắt dây mang lại nhiều lợi ích cho ngành cơ khí chính xác:
-
Độ chính xác rất cao: có thể đạt tới ±0.002 mm.
-
Gia công được vật liệu cứng: như thép đã tôi, hợp kim titan hay tungsten carbide.
-
Không gây biến dạng chi tiết: do không có lực cắt cơ học.
-
Tự động hóa cao: máy hoạt động theo chương trình CNC.
-
Chất lượng sản phẩm ổn định: phù hợp sản xuất hàng loạt.
Nhờ những ưu điểm này, công nghệ cắt dây đang trở thành giải pháp quan trọng trong sản xuất công nghiệp hiện đại.
Nhược điểm của máy cắt dây
Máy cắt dây cũng tồn tại một số hạn chế cần cân nhắc trước khi đầu tư:
-
Chi phí mua máy ban đầu khá cao.
-
Chi phí vật tư tiêu hao như dây cắt và dung dịch điện môi.
-
Cần kỹ thuật viên có kiến thức về lập trình CNC và vận hành máy.
Tuy nhiên, với những doanh nghiệp cần gia công chính xác cao, lợi ích mà công nghệ này mang lại thường vượt xa chi phí đầu tư.
Kết luận
Máy cắt dây là công nghệ gia công kim loại chính xác cao, sử dụng tia lửa điện để cắt vật liệu cứng mà không gây biến dạng chi tiết. Với độ chính xác vượt trội và khả năng gia công linh hoạt, máy đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện đại.
