Những điều cơ bản cần biết về gia cong co khi CNC

Ngày đăng: 22-03-2021 | HDB

Nhắc đến gia cong co khi CNC, 2 phương pháp gia công chính thường được sử dụng trong sản xuất chính là phay và tiện. Bài viết này sẽ cung cấp cho các bạn cái nhìn tổng quan về các nguyên tắc cơ bản của công nghệ gia công và cơ chế hoạt động của máy phay – máy tiện.

I. Gia cong co khi CNC là gì?

Gia cong co khi CNC là phương pháp gia công cơ khí bằng các máy móc ứng dụng công nghệ hiện đại CNC (Computer Numerical Control) nhằm đạt độ chính xác và tốc độ làm việc nhanh chóng.

Trong gia công CNC, các máy móc sẽ loại bỏ các vật liệu khỏi khối rắn để tạo ra chi tiết dựa trên mô hình CAD (Computer Aided Design). CNC sản xuất các bộ phận với dung sai rất chặt chẽ, và tính chất vật liệu tuyệt vời, độ lặp lại cao, do đó tối ưu được chi phí khi sản xuất các chi tiết với khối lượng thấp đến trung bình ( lên đến 1000 chi tiết).

Nhắc đến gia công CNC, 2 phương pháp gia công chính thường được sử dụng trong sản xuất chính là phay và tiện. Bài viết này sẽ cung cấp cho các bạn cái nhìn tổng quan về các nguyên tắc cơ bản của công nghệ gia công và cơ chế hoạt động của máy phay – máy tiện.

II. Những kiến thức cơ bản của gia cong co khi CNC

1. Phay CNC hoạt động như thế nào?

Phay CNC là kiến trúc máy CNC phổ biến nhất. Trong phay CNC, các chi tiết được gắn trên bàn máy và vật liệu được loại bỏ bằng các công cụ cắt chuyển động quay.

2. Quy trình phay CNC cơ bản gồm các bước:

Mô hình CAD được chuyển đổi thành một chuỗi các lệnh có thể được hiểu với máy CNC (mã G). Điều này thường được thực hiện trên máy bởi người vận hành, sử dụng các bản vẽ kỹ thuật được cung cấp.

Khối vật liệu (được gọi là phôi) được cắt theo kích thước và được đặc trên bàn để tạo hình qua môt đồ gá hoặc gắn trực tiếp lên bàn máy. Để đảm bảo độ chính xác cho quá trình gia công, phôi cần được định vị và căn chỉnh chính xác nhờ các công cụ đo lường đặc biệt (đầu dò cảm ứng).

Vật liệu được loại bỏ khỏi khối để tạo hình chi tiết nhờ các công cụ cắt chuyên dụng quay với tốc độ rất cao (hàng nghìn vòng/phút). Để đạt được tạo hình chính xác, trước hết phôi được gia công thô bằng cách loại bỏ vật liệu nhanh chóng với độ chính xác thấp (hình dạng gần đúng). Sau đó, một hoặc nhiều đường chạy dao hoàn thiện – gia công tinh được sử dụng để tạo thành sản phẩm cuối cùng.

Nếu mô hình có các vị trí mà công cụ cắt không thể gia công được trong một lần gá duy nhất (ví dụ: có một khe ở phía sau), thì phần đó cần được lật và tiến hành lại các bước trên.

Sau khi gia công, chi tiết cần được loại bỏ bavia để loại bỏ các khuyết tật nhỏ còn sót lại trên các cạnh sắc nhọn do biến dạng vật liệu trong quá trình gia công. Tiếp theo, nếu dung sai được chỉ định trong bản vẽ kỹ thuật, các kích thước tới hạn sẽ được kiểm tra. Những chi tiết đã sẵn sàng sẽ được sử dụng cho các thao tác tiếp theo.

Hầu hết các hệ thống phay CNC đều có 3 bậc tự do tuyến tính: trục X, Y, Z. Các hệ thống tiên tiến hơn với 5 bậc tự do cũng cho phép xoay bàn hoặc đầu công cụ xoay (trục A và B). Hệ thống CNC 5 trục có khả năng gia công các chi tiết có độ phức tạp hình học cao và có thể loại bỏ yêu cầu phải sử dụng nhiều máy.

3. Tiện CNC hoạt động như thế nào?

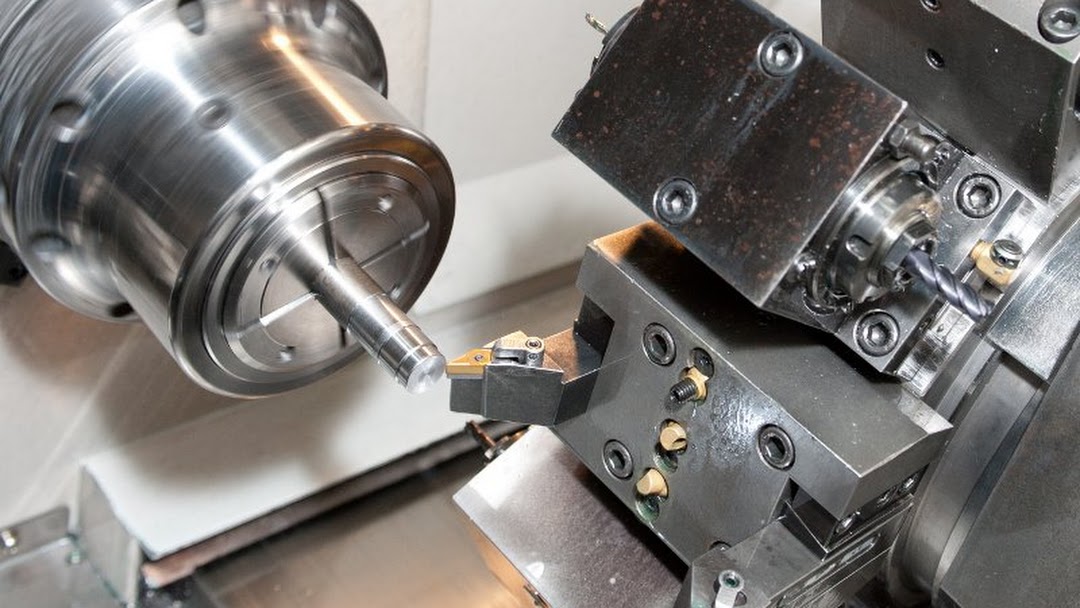

Trong tiện CNC, phôi được gắn trên mâm cặp quay và vật liệu được loại bỏ bằng các công cụ cắt cố định. Bằng cách này, các bộ phận có tính đối xứng dọc theo trục trung tâm của chúng có thể được hình thành. Các chi tiết tiện sẽ được sản xuất nhanh và rẻ hơn so với các chi tiết phay.

4. Các bước cơ bản để sản xuất một chi tiết bằng phương pháp tiện CNC

Mã G được tạo từ bản thiết kế CAD và phôi có đường kính phù hợp được đưa vào máy CNC

Phôi bắt đầu quay với tốc độ cao và công cụ cắt cố định đi theo trắc đồ tiện đã được lập trình, loại bỏ dần vật liệu cho đến khi đạt được chi tiết đã thiết kế. Các lỗ dọc theo trục trung tâm cũng có thể được gia công, dùng máy khoan trung tâm và dụng cụ cắt bên trong.

Nếu chi tiết cần được lật hoặc di chuyển, quá trình sẽ được lặp lại. Nếu không, chi tiết sẽ được cắt từ phôi và sẵn sàng cho các bước sản xuất tiếp theo.

Trên đây là tìm hiểu về quy trình sản xuất trong ngành gia cong co khi CNC của chúng tôi. Hy vọng bài viết này sẽ cung cấp cho các bạn những thông tin hữu ích. Đừng quên truy cập website http://cokhiphutrotruongthinh.com/ hoặc liên hệ với hotline 0225.627.79.97 của chúng tôi để nhận thông tin về những sản phẩm mới nhất nhé. Đồng thời, quý khách hàng có thể ghé thăm công ty chúng tôi tại địa chỉ: Số 2/5, tổ dân phố 5, TT.An Dương, Hải Phòng. Công ty TNHH Thương mại Cơ khí Trường Thịnh luôn đặt chất lượng sản phẩm lên hàng đầu. Trường Thịnh rất hân hạnh được hợp tác và cung cấp cho khách hàng những sản phẩm chất lượng nhất với mức giá cạnh tranh nhất.
